荆州城区大口径水泥管线探测及漏点定位现场(二）

现场二 江津西路某工地

口径：DN600

管材：钢筋水泥管

埋设深度：50公分左右

使用设备：富士PL-960型寻管仪



  同现场一的情况相同，现场无法使用直连法，因此使用感应法对该段水泥管进行探测。在该现场使用的是圆形搜索法，将发射机的位置固定，接受机在发射机适当距离的位置上，以发射机为中心，以圆形路线扫测。此法在完全不了解管线分布状况的盲区搜索最有效。最终成功探测出该段管道水平位置及埋深。





                                图一 圆形搜索法





图二 现场测深中



现场三 江汉南路

口径：DN600

管材：钢筋水泥管

埋设深度：1米

使用设备：富士PL-960型寻管仪、富士LC-2500型相关仪、富士LSVP1500mm型听音杆、富士DNR-18型听漏仪



  水务技术人员怀疑该路段存在漏水现场，现场管网环境比较复杂，与DN600水泥管平行相距20公分左右的是一条长直的燃气管线。由于比较清楚管道的走向，管道间阀门井有利于使用吸附探头，因此首先直接通过相关仪进行漏点的定位，并两端阀门井间隔110米这一段的管道上测得漏水异常点。







图三 前置放大器及标准探头探测噪声信号中

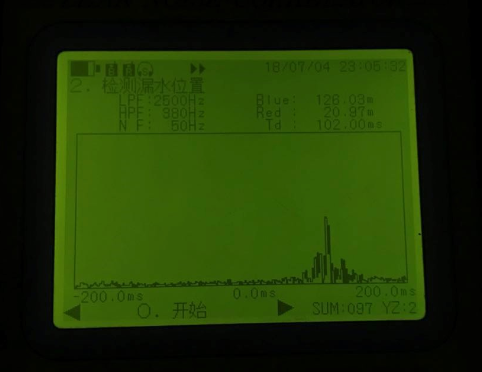

图四 主机上显示的峰值



  找到异常点后，为确认开挖时不会损伤到燃气管线，使用寻管仪在此处进行二次探测，确认两条管线的水平位置和埋深。





图五 探测管线的埋深和水平位置





图六 确定异常点，两条平行白线为管道水平位置





图七 通过相关仪软件处理后的噪声波形图





图八 开挖现场





  最终，在相关仪所显示的位置点进行开挖验证，为该段DN600水泥管的三通点泄漏。漏水原因：旧管道上的阀门没有完全闭合，造成持续漏水。
